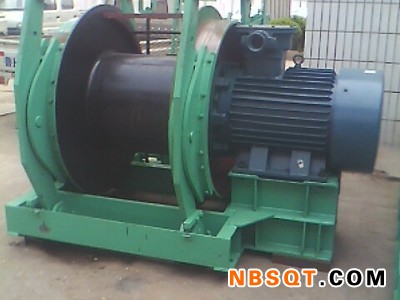

调度绞车整机为防爆型，适用于有煤尘及瓦斯的矿井，整套设备包括：防爆电动机，减速器，卷筒，轴承支架（支承架），底座，托架，行星齿轮传动装置（滚动轴承，传动齿轮，电机齿轮，小内齿轮，联轴齿轮，行星齿轮，大内齿轮），刹车装置（工作闸，制动闸）偏心轴，抱闸，刹车轮，双联齿轮。
型 号： JD-1.6(25KW)
牵引力KN： 16
绳速 m/s： 0.61-1.2
绳径 mm： 15.5
容绳量 m： 400
卷筒直径mm： 300
卷筒宽度mm： 356
电动机型号： YBJ25-4
电动机转速r/min： 1470
电动功率 Kw： 25
总传动比： 40.14
外型尺寸mm： 1350*1140*1190
机重 Kg： 1460
配套电机设备：QBZ-80N矿用隔爆型（真空）磁力起动器BZA10-3矿用隔爆控制按钮
