矿用调度绞车

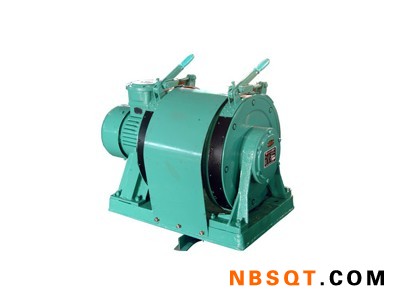

 JD-4调度绞车由电动机、卷筒装置、刹车装置、底座、防护罩、座椅等部件组成。卷筒装置的主要功用有三种，一是卷绕钢丝绳以牵引和下放重物，二是通过卷筒内安装的行星齿轮减速机构起到减速的作用，三是通过卷筒刹车盘上装设的控制器起到控制卷筒旋转或停转的作用。整个卷筒装置结构紧凑、运转灵活。

规格型号：JD-4型（原JD-55）
卷筒：直径635mm宽度792mm

容绳量：820m
钢丝绳：直径：22mm

平均绳速：1.33m/s
牵引力：40KN
总传动比：42.24
配套电机：功率55 KW转速：980r/min 型号：YB2-280M-6

电压：380/660V
外形尺寸：2055*2100*1480mm
主机重量：3829 kg
配套电机设备：QBZ-120N矿用隔爆型（真空）磁力起动器
BZA10-3矿用隔爆控制按钮
