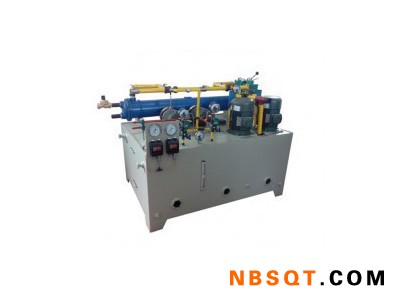

工作原理:是一个集成的小型稀油站，由油箱、油泵装置、过滤器(双筒过滤器和磁过滤器)、管式油冷却器和电气控制柜、仪表盘、管道、阀门等组成。工作时，油由齿轮泵从油箱中吸出，通过单向阀、双筒过滤器和管式油冷却器直接输送到设备的润滑部分。润滑相对运动部分，带走运动时磨损的金属颗粒，然后通过磁过滤器不要磁铁屑和磨料，返回油箱，形成稀油循环润滑系统。油站工作压力为0.4兆帕，工作压力为0.1兆帕。当油站的工作压力过安全阀的调节压力时，安全阀会自动打开，多余的油会流回油箱。
构造特征：配备备用油泵。稀油润滑站有两个油泵，一个工作，一个备用。一般情况下，油泵运行时，当系统压力低于压力调节器的调节值时，备用油泵设置运行，两个油泵同时供油，主机润滑的需要。配有双筒滤网。双筒网状过滤器有两组过滤器，一组工作，一组备用。工作过滤器需要换时，可以用备用过滤器取出原来的工作过滤器，换芯片。该过滤器结构紧凑，管道简单，不舍旁路，换方便。
配有管式油冷却器；油站采用CLC2和GLL3管式油冷却器，设计，冷却效果好，体积小，重量轻，阻力小，在工作压力低的稀油润滑站中使用合理。双筒网式油滤器放置在管式油冷却器前。油过滤器中油的通过能力与粘度有关。粘度大，通过能力差，相反，通过能力编号。因此，在油过滤器进入冷却器之前，润滑油过滤后冷却，到良好的过滤油冷却效果。
